CNC cauruļu lāzera griešanas mašīna

Nosūtīt pieprasījumu

Apraksts

Tehniskie parametri

Cauruļu lāzera griešanas mašīna LT-6020 pieņem vismodernāko šķiedru lāzeru avotu IPG, apvienojot pašmāju Gantry CNC mašīnu un augstas stiprības metināšanas korpusu. Pēc augstas temperatūras atkausēšanas un precīzas apstrādes ar lielu CNC frēzmašīnu GOLCAR tā ir laba stingrība un stabilitāte ar ievestu augstas precizitātes un ātrgaitas, lineārā virzošās piedziņas un ātrgaitas servo motora palīdzību. Alumīnija lējums, moderns termiskās apstrādes process, augsta izturība, vieglais svars, laba stingrība. Tas ir galvenokārt paredzēts caurules ar 20 mm biezu metālu griešanai ar lielu ātrumu un augstu precizitāti.

I. Automātisks komplekta iekrāvējs

1. Automātisks komplekts iekrāvējs opcijai. Darba un iekraušanas laika ietaupīšana, sasniedzot masu produkcijas mērķus

2.Retona caurules, taisnstūra caurules un citas caurules var būt pilnībā automatizētas iekraušanas, bez rokasgrāmatas

3.Intervencija. Citas formas caurules var būt mākslīgi puse automātiska barošana.

4.Max Bundle ielāde 800 × 800mm

5.Max ielādes saišu svars 2500kg

Cnc Pipe Laser Cutting Machine

II. automātiska paketes ielāde no aizmugures

Tā ir labāka efektivitāte iekraušanas laikā nekā sānu iekraušana

III. dinamisks gaisa spilvens

1. Čaks, mainot gāzes vadu, parasto četru ķēdes ķīļveida savienojumu, optimizācija, Cheng trieciens strāvas ķeksis divreiz darbojas.

2. Dažādu diametru griešana, cauruļu forma ceļojumu diapazonā (divpusējais 80 mm gājiens), nav nepieciešams regulēt žokļa vieglu uzstādīšanu un centrā.

3. Vienkārša dažādu diametru pārslēgšana, būtisks taupīšanas iestatīšanas laiks.

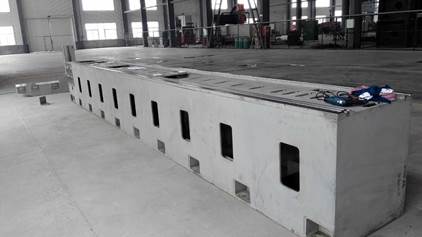

IV. Integrācijas gulta

1. Visa plate ar metinātu gultu,

2. Integrācijas gulta var labāk nodrošināt iekārtas koncentrētību, vertikālu, precīzu uzstādīšanu ātri un efektīvi.

3. Visa struktūra ir kompakta precizitāte.

V. DETAĻAS UN SPECIFIKĀCIJAS

Nē.	Nosaukums	Zīmols
1	Lāzera avots	Vācija IPG
2	Griešanas galviņa	Raytools / Precitec
3	Griešanas sistēma	Vācija PA8000, Lantek / Gamma ligzdošanas programmatūra
4	Elektriskā vadība	Schneider
5	Pneimatiska kontrole	SMC vai Airtac
6	Lineārās rokasgrāmatas	Taivāna Hiwin
7	Piedziņas un plaukts	Taivāna YYC
8	AC servo motors un vadītājs	Yaskawa
9.	Samazinātājs	Francija MOTOVARIO
10	Čilotājs	Tongfei
11	Čaks	Pneimatiskie kameras, automātiskā centrā
12	Putekļu noņemšanas un filtrēšanas ierīces	Neobligāti
13	Automātiskā barošanas ierīce	Neobligāti
